一、概述

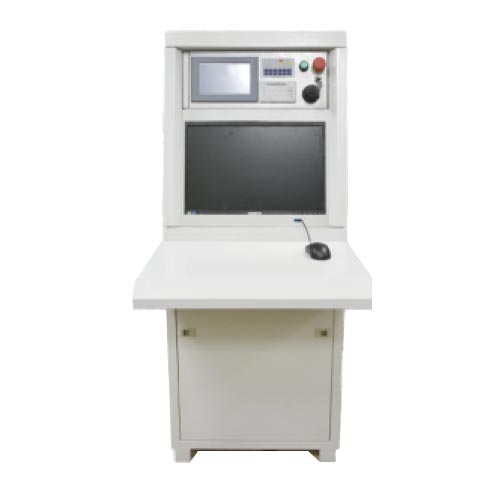

PJK型消防炮控制器是自动跟踪定位射流灭火装置的集中控制主机,彩色汉字液晶触摸屏显示操作。它是通过CAN总线与水炮和现场 操作盘,以及带总线通讯功能的末端试水装置相连,可接受全系统所有报警动作信息,并能控制任意灭火装置,安装在消防控制室内。 通过CAN总线一现场设备进行通讯,通过彩色汉字液晶触摸屏显示来选择当前被控的灭火装置;可控制设定每个灭火装置电源,可显 示本系统内所有火警、CAN通讯故障、水炮手自动状态,启阀、启泵等状态;也可控制水炮手自动状态转换、开关阀、开关泵等。
二、技术参数

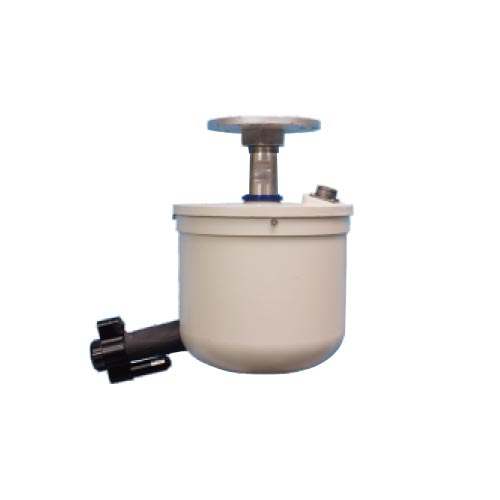

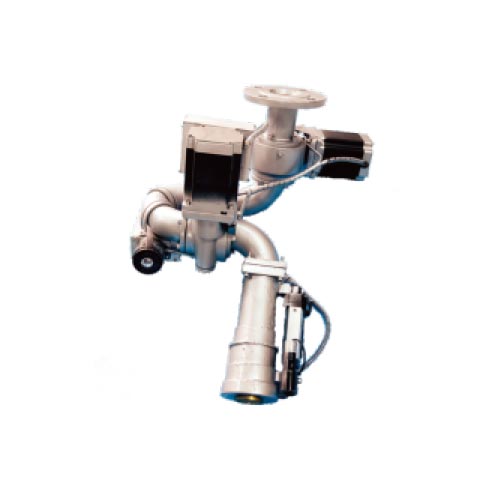

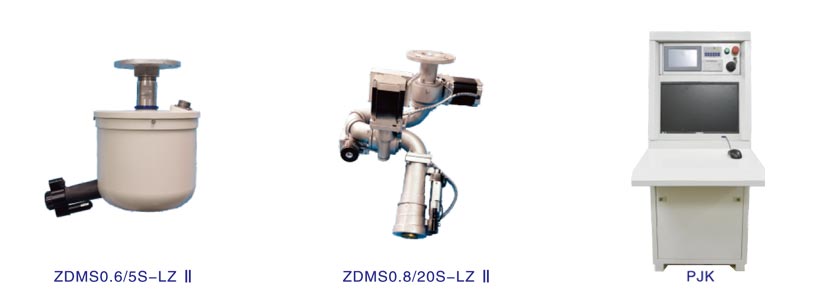

装置型号 | ZDMS0.6/5S-LZ Ⅱ | ZDMS0.6/10S-LZ Ⅱ | ZDMS0.8/20S-LZ Ⅱ | ZDMS0.9/30S-LZ Ⅱ |

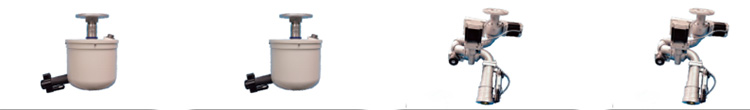

产品图片 | ||||
保护半径 | 30mm | 35mm | 50mm | 55mm |
射水流量 | ≥5L/s | ≥10L/s | ≥20L/s | ≥30L/s |
接口类型interface Type | DN50Flange法兰 | DN50 法兰 | DN50 法兰 | DN50 法兰 |
外形尺寸 | 250×230×330mm | 250×230×330mm | 400×380×450mm | 400×380×450mm |
额定压力 | 0.6Mpa | 0.8Mpa | 0.9Mpa | |
最大压力 | 0.8Mpa | 1.2Mpa | 1.2Mpa | |
定位时间 | ≤30s | ≤60s | ≤60s | |
喷射方式 | 柱形直射后上下左右四界扫水 | 近距离喷雾,远距离喷柱扫水 | ||
电源参数 | AC200V/监视:20W;扫描:100W;启动300W. | |||
工作环境 | 4~55℃ | |||
水平角度 | 0~360℃ | |||
垂直角度 | 仰角 30°,俯角 90° | |||
通讯方式 | -19-CAN总线 | |||
接插电缆 | ≥3 |
