四极双向自动复位型 TPDT (ON)-OFF-(ON)  XT-43AF

四极双向自动复位型 TPDT (ON)-OFF-(ON) XT-43AF

产品信息
  • 四极双向自动复位型 TPDT (ON)-OFF-(ON)  XT-43AF
快速详情

·采用热塑性外壳,结构紧凑,安装方便;
·可加装防护套,能防油、防尘;
·有手动复位与自动复位,灵活选择;
·广泛应用于各种电子设备、自动化设备、通讯设备、仪器仪表等领域作电源   通断与连接电路用。

型号含义

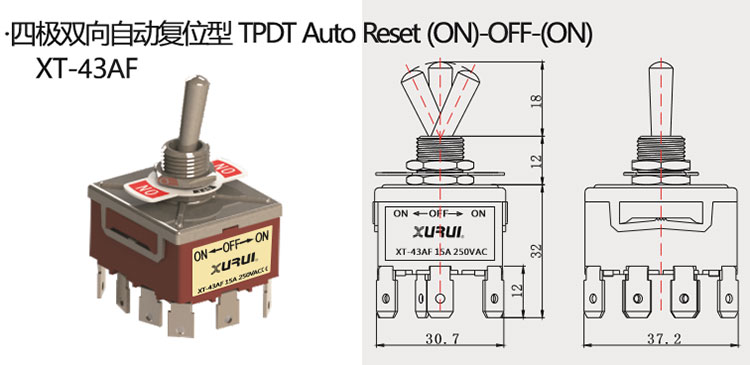

安装孔尺寸及结构图

性能参数


项目 Item 参数值  Data
额定负载 Rating load MTS: 6A/125,250V
XT: 15A/250VAC, 25A/250VAC
操作频率 Operation frequency 30次/分 30times/min
绝缘电阻 Insulation resistance 100MΩ以上(Above) DC500V
接触电阻 Contact resistance 25mΩ(初值 initial value)
介质耐压 Withstand voltage 非连线  Non-connection wire 1000VAC
各端子间  Every terminal 1500VAC
振动 Vibration 误动作  Misoperation 10-55Hz Amplitude(复振幅)1.5mm
冲击 Impact 耐 久  Durable 1000m/s2
误动作  Misoperation 300m/s2
寿命 Life 电 气  Electrical 100,000次以上 above
机 械  Mechanical 500,000次以上above
防护等级 Protection degree IP40
使用温度 Operating temperature -25~+80℃

端子类型
